Двухтарифные счетчики электроэнергии Меркурий: обзор моделей и критерии выбора

Критерии выбора трёхфазного электросчётчика: на что обратить внимание при покупке

Приобретение подобного оборудования – довольно ответственное мероприятие. Ведь шутки с электричеством могут закончиться весьма плачевно

Поэтому стоит тщательно изучить все нюансы, на которые следует обратить внимание. Основной критерий – это качество продукции и его стоимость

Не стоит обращать внимание на прибор учёта электроэнергии, цена которого значительно ниже, чем у других моделей. Корпус прибора должен быть выполнен аккуратно. Торчащие по швам излишки пластика, как и его неравномерный цвет, должны насторожить покупателя. А приобретать электросчётчики нужно только в проверенных специализированных магазинах.

В частных домах можно собрать трёхфазный щит довольно аккуратноФОТО: drive2.ru

Что касается технических характеристик, то основное внимание необходимо обратить на два параметра – тип работы прибора и его конструктивное исполнение

Разделение электросчётчиков по типу работы

Выбор между аналоговым или электронным прибором учёта электроэнергии остаётся полностью за потребителем. Конечно, первый вариант является более простым и, как следствие, имеет меньшую стоимость. Однако впоследствии расходы по счетам могут быть выше по причине отсутствия возможности учёта с разделением тарифов.

Электронные модели на сегодняшний день более востребованы. Они позволяют экономить средства на разнице стоимости электроэнергии в дневное и ночное время. Переплатив при покупке, пользователь получает возможность платить меньше впоследствии. Но если планируется установка прибора учёта на подачу электроэнергии в помещение, где все работы производятся только днём, то многотарифное оборудование устанавливать будет невыгодно и даже убыточно.

Многотарифный счётчик «Энергомера»ФОТО: shuchin.deal.by

Конструктивное исполнение электросчётчиков: особенности некоторых моделей

Не все знают, что трёхфазные счётчики электроэнергии могут включаться в цепь по-разному. В бытовых электросетях, где нагрузки не слишком велики, используются приборы учёта прямого включения. Это привычная всем коммутация, при которой питание проходит непосредственно через счётчик.

Прямое включение электрического счётчикаФОТО: pro100electrik.ru

На предприятиях, где нагрузка бывает очень высока, используют приборы учёта косвенного включения. Их коммутация отличается. Для того, чтобы подключить такой электросчётчик, на токоведущие шины устанавливаются катушки трансформаторов, от которых провод уже идёт на сам прибор учёта. Таким образом, счётчик электроэнергии напрямую не контактирует с токоведущим проводником.

Косвенное включение счётчикаФОТО: eraelektro.ru

Технические характеристики: счетчик электроэнергии Меркурий

Потребители отмечают немало важную деталь, срок службы такого счетчика достигает 30 лет, а ведь далеко не каждый производитель может похвастаться таким показателем. Кроме того производитель дает гарантию на аппарат, которой будет достаточно, ведь любые погрешности и неисправности в работе счетчика можно увидеть за первые месяца эксплуатации. Что касается проверки, то данная установка должна проходить ее каждые полтора года, некоторые модификации подразумевают другой срок, все эти нюансы уточняются в технических характеристиках счетчика.

На примере счетчика Меркурий-230, давайте рассмотрим основные технические качества:

• Установленные габариты – 258 на 170 на 74 мм;
• Вес прибора – около 1,5 кг;
• Период, через который необходимо делать проверку – 10 лет;
• Средний показатель на работки – 17 лет;
• Срок эксплуатации – 30 лет;
• Гарантия от производителя – 3 года.

К функциональным возможностям данного счетчика можно отнести то, что он не только производит учет данных, но и их хранений, измерение и вывод на жидкокристаллический дисплей. Кроме того он осуществляет передачу реактивной и активной энергии согласно каждому тарифу, как за определенный промежуток времени, так и за весь период суммарно.

Модельный ряд и маркировка

Приборы учета производителя Инкотекс выпускаются в следующих модификациях:

100 — это модельный ряд однофазных однотарифных механических электросчетчиков прямого включения. Характерные особенности таких приборов – простота конструкции и невысокая стоимость.

Модель СЕ 101

Данный модельный ряд в настоящее время снят с производства, вместо него выпускаются.

200 – приборы второго поколения, выпускаемые в однофазном и трехфазном исполнении. Производятся модификации, позволяющие удаленно произвести снятие показаний двухтарифного (день-ночь) и одно тарифного режима. Для этого в прибор встроен специальный модуль (например, GSM модем), передающий информацию в соответствующую службу. Ниже представлена таблица, где для наглядности приводится несколько модификаций из данного модельного ряда с описанием основных технических характеристик.

Таблица 1. Пример сокращенных технических параметров различных приборов модельного ряда 200.

Как видно из таблицы на примере 230 модели, заводом может быть выпущено несколько модификаций прибора. Для их определения используются специальные символы, они приведены ниже.

Обозначение модификаций при помощи символов

Теперь не составит труда расшифровать маркировку любого прибора Меркурий. Например, маркировка 230 АR 01 r 5 60 a 380в означает, что это 3-х фазный электрический счетчик, позволяющий измерять расход активной и реактивной энергии. Прибор рассчитан на работу с номинальным напряжением 380 В и токе 5-60 А (номинальное и максимальное значение).

Лучшие сварочные инверторы для дома

Виды трехфазных электросчетчиков

Счетчик трехфазный Меркурий 230 AR-01 R 5-60А 230/400В

Трехфазные приборы учета электроэнергии не так давно использовались только на промышленных объектах с целью точного контроля расхода потребляемой электроэнергии на производстве. Способствовали этому достоинства электросчетчиков – повышенные технические характеристики и надежность. Существует три вида трехфазных электросчетчиков:

• Прямого подключения. Особенность заключается в прямом подсоединении прибора к электрической магистрали.
• Косвенного подсоединения. Эта разновидность приборов учета подключается при помощи специального трансформатора на высоковольтных присоединениях 6-10кВ и более.
• Полукосвенного подключения. Особенность заключается в подсоединении при помощи трансформатора в сетях до 60кВт.

Что нужно знать о счетчиках электричества?

Такие устройства, предназначающиеся для учета потребляемого электричества, могут быть механическими и электронными. По мнению специалистов, механические счетчики более надежны и долговечны, в то время как электронные позволяют сохранять различные данные о сети (к примеру, о перепадах напряжения, пике потребления и прочих характеристиках – все зависит от конкретной модели).

Механические устройства достаточно долго стояли во всех квартирах и домах, но в 21-м веке появились электронные модели, которые быстро заняли лидирующие позиции на рынке. Заметим, что приборы учета также могут быть одно- и трехфазными. В квартирах чаще всего используются именно однофазные устройства, а вот трехфазные встречаются больше там, где есть бойлеры, электрические двигатели, котлы.

Трехфазный электросчетчик

Приборы учета могут классифицироваться по разным критериям, таким как:

• принцип экономии;
• стоимость;
• потребляемая мощность;
• время использования между проверками;
• вид (электронные, механические);
• сложность установки, эксплуатации.

Если желаете сэкономить, можете установить двухтарифный счетчик. Он отличается от однотарифного делением рабочего времени надвое – на ночное и дневное время. Благодаря этому нагрузка на электросети в больших городах уменьшается, так как снижается цена киловатта ночью. Использование двухтарифных приборов учета рекомендовано в помещениях с:

• стиральной машинкой;
• теплыми полами;
• электрическими обогревателями.

Сколько можно сэкономить на двухфазном счетчике. Пример

Очень важно при выборе счетчика то, сколько именно мощности требуется квартире в сутки. В среднем, при нагрузке тока менее 60 ампер суточная потребляемая мощность составляет 10 кВт

Частота рабочей сети всех учетных приборов равна 50 Гц. А если нагрузка будет превышать отметку в 10 кВт, то сила тока должна составлять уже 100 ампер.

Чтобы определить, какая мощность используется в вашей квартире, изучите паспорт электрических приборов всего дома. Там должна указываться мощность каждого из них

Занимаясь подсчетами, принимайте во внимание то, сколько в среднем приборы работают в течение суток. В конце сложите данные – результатом станет необходимая средняя суточная мощность электросчетчика

Как сэкономить на электроэнергии

Преимущества и недостатки двухтарифных счетчиков

При подключении двухтарифного счетчика учета важно учесть плюсы и минусы такого перехода. Рассмотрим их подробнее

Преимущества:

• Для потребителя — снижение расходов на электричество в среднем на 30-40%. Это обусловлено более низкой стоимостью электроэнергии в ночные часы.
• Для энергоснабжающих организаций — равномерное распределение нагрузки в течение 24 часов, что уменьшает перегруз в пиковые часы и способствует повышению ресурса оборудования.
• Для экологии — уменьшение объема вредных выбросов за счет равномерной работы электростанции.
• Для предприятий — экономия электроэнергии в ночные часы, что позволяет снизить расходы и себестоимость продукции.

Недостатки:

• Электроприборы остаются включенными в ночное время, что приводит к повышению уровня шума.
• Двухтарифные счетчики имеют высокую цену и по заявлению пользователей часто выходят из строя.

Как задается тарифное расписание

В программном обеспечении счетчика «Меркурий» 200 есть возможность прописывать до восьми точек смены тарифа. Режим характеризуется обозначением (Т1, Т2, Т3, Т4) и временем начала. Для каждого месяца устанавливаются рабочие, праздничные и выходные дни. Максимально допустимое количество праздничных дней в году — 16 для любой модели прибора учета. Действуйте по инструкции во время настройки.

1. Выберите месяц, для которого устанавливается тарификация. Перейдите к пункту «Рабочие дни».
2. Нажмите на кнопку два раза, выполните вызов меню,чтобы задать зону времени начала. Укажите букву и цифру тарифа и нажмите «Установить».
3. Для выключения существующей рабочей зоны можно нажать кнопку «Удалить».

Все управление осуществляется с компьютера с помощью специального инсталлятора.

Как правильно осуществить замену счетчика электроэнергии в квартире

Приборы современного поколения более совершенны, чем старые модели, ведь они прорабатывают достаточно большое количество электрической энергии, исключая появление серьезных проблем:

• перепады;
• сбои;
• замыкания и возгорания.

Требования постановления 442 о замене счетчиков электроэнергии

Согласно обновленному постановлению №442 изменены правила контроля рынка с розничной продажей электрической энергии. Документом предписано, что передачу показаний счетчиков электроэнергии, используемых гражданами РФ, следует выполнять с применением исключительно электрических приборов, причем минимально допустимый класс точности устройств – 2,0.

Современные приборы имеют достаточно высокий класс точности

После того как вышло постановление №442, сроки службы электросчетчиков соответствуют длительности межпроверочного интервала – 6 лет. Это значит, что несоответствующим прибором можно пользоваться до первой проверки со стороны инстанций, затем он подлежит замене. На сегодняшний день производство устройств, имеющих класс точности ниже 2,0, останавливается. Также не допускается выполнение ремонта.

С одной стороны, процедура смены учетного оборудования призвана повысить безопасность эксплуатации электричества, с другой же – появляется вопрос, за чей счет производится замена электросчетчиков. С учетом статьи 221 оплата замены выполняется собственником жилого помещения.

Оплата замены электросчетчика производится владельцем квартиры

Существуют обстоятельства, при которых оплата производится муниципальной службой. Это касается тех договоров, полученных при установке счетчиков электроэнергии в квартире, где имеется соответствующая пометка, в противном случае собственник самостоятельно покрывает все расходы.

Статья по теме:

Сроки эксплуатации электросчетчика в квартире

Эксплуатационный срок службы любого прибора прописывается в техническом паспорте. В течение этого периода, при условии правильных настроек и отсутствия нарушений правил эксплуатации, устройство максимально точно ведет учет израсходованной энергии. Поэтому все данные, полученные в данный период, можно считать достоверными.

Чтобы проверить сроки службы прибора, достаточно заглянуть в технический паспорт. Там находится пометка, отображающая время первой проверки счетчика, выполненной на территории завода-производителя. Чаще всего оборудование считается годным на протяжении 25-30 лет, после чего необходимо выполнить замену устройства.

Счетчик должен соответствовать по мощности силе тока, который проходит в электросетях

Сроки замены электросчетчиков в квартирах устанавливаются после проведения плановой проверки прибора:

1. При наличии в квартире счетчика классом точности 2,0 или 1,0, то плановую поверку электросчетчиков выполняют каждые 16 лет. В процессе контроля могут быть обнаружены погрешности и какие-либо нарушения. Тогда метрологическая служба порекомендует выполнить замену оборудования. Средние сроки службы подобных устройств – 32 года.
2. При наличии устройства классом точности 2,5 собственник жилья обязан осуществить замену учетного оборудования после выхода сроков его службы по техническому паспорту. Сигналом к замене также может послужить обнаружение погрешностей в работе прибора.

Замена приборов контроля электроэнергии осуществляется специалистами

Сколько стоит замена электросчетчиков в квартирах

Все процедуры по установке учетного оборудования должны производиться высокопрофессиональными специалистами. Работы с электричеством чрезвычайно сложны и опасны. Электрик должен иметь право осуществлять распломбирование и запломбирование счетчика. Не запрещено пользоваться услугами частных компаний, однако, следует заранее узнать, имеет ли мастер соответствующее разрешение. В противном случае подобные действия могут быть противозаконными.

Стоимость однофазных многотарифных электросчетчиков Меркурий – 1280-1400 руб. Цена аналогичных однотарифных устройств находится в пределах 670-700 руб. К этому добавляется стоимость обслуживания по демонтажу старого устройства, установке нового оборудования и его подключению.

Установка электросчетчиков в квартире: цены на обслуживание:

Нюансы подключения

Стоит помнить, что подключаемый счетчик имеет ряд эксплуатационных ограничений. К параллельной цепи счетчика подводится напряжение, которое, согласно источникам, не должно превышать 253 В. Такое значение получается при принятии показателя номинального напряжения 220 В. Если же исходить из 230 В, то предельно допустимым окажется значение в 264,5 В. Именно поэтому информация по этому вопросу иногда разнится, можно встретить оба варианта.

Предельно допустимые значение тока в цепи не должны превышать 60 А. Соблюдение этих условий при эксплуатации счетчика позволит сохранить его работоспособность на протяжении длительного времени.

Монтажные работы допустимо выполнять только профессиональным электрикам, которые регулярно проходят инструктаж по технике электро- и пожаробезопасности и имеют 3 группу по электробезопасности для установок с напряжением до 1000В.

1. Сначала устройство извлекается из упаковки и осматривается на предмет повреждений. Далее необходимо убедиться в сохранности заводских пломб.
2. Проверенный счетчик монтируется на подготовленное место, защитную крышку колодки с контактной группой следует снять.
3. Затем подключается цепь напряжения и тока. Все действия должны сверяться со схемой, которая представлена на самой крышке и в приложении к руководству по эксплуатации;
4. Если счетчик будет использоваться в автоматической системе контроля и учета, то на этом шаге следует подключить цепь интерфейса CAN. Во время работы нужно руководствоваться инструкцией, схемой и соблюдать полярность.
5. После подключения защитная крышка возвращается на место, фиксируется при помощи двух финтов и пломбируется.
6. Для проверки правильности проделанной работы, устройство следует включить путем подачи на него сетевого напряжения и наблюдать за дисплеем. Если монтаж корректен, то на экране будет видна учтенная по конкретному тарифу электроэнергия.
7. Финальный этап подразумевает внесение сведений о дате подключения и ввода в эксплуатацию в специальный формуляр.

Как работает двухтарифный счетчик

Двухтарифный счетчик позволяет вести отдельный учет электроэнергии в дневное и ночное время. За дневной тариф принят отрезок времени с 7 утра до 11 вечера. За ночной — с 11 вечера до 7 утра.

На экране прибора это отображается как 2 отдельных числа. Первое показывает, сколько кВт*ч было потреблено днем, а второе — ночью. Для перехода между показаниями используется кнопка. Если кнопки нет, прибор автоматически переключается показания примерно каждые 30 секунд. Существуют модели счетчиков, поддерживающих более 2 тарифов.

Особенности применения двухтарифных приборов

В некоторых странах СНГ двухтарифные приборы электроэнергии завоевали популярность. В других ими попользовались какое-то время и отказались. То же относится и к промышленным предприятиям. Здесь значение имеют плюсы и минусы подобных приборов.

Достоинства:

1. Более равномерная нагрузка на электрические сети. Позволяет продлить срок эксплуатации сети, снизить расходы на обслуживание.
2. Возможность сэкономить в ночные часы. После 23:00 электроэнергия стоит дешевле.

Недостатки:

1. Сэкономить на электричестве получается только в темное время суток. Стирать белье в 2 часа ночи — плохая идея, если в 6 вставать на работу.
2. В некоторых регионах цена между ночным и дневным тарифами минимальна. Разница составляет порядка 15%. Подобная экономия практически незаметна.

Обзор и технические характеристики

Прибор учета имеет 30-летний срок эксплуатации. Через три года работы может потребоваться ремонт. Причина — заводской брак или несоблюдение условий использования электрооборудования. С техническими характеристиками ознакомьтесь в таблице ниже.

25

Диапазон рабочих температур -40+55 градусов

Размеры, мм 156х138х58

Управление нагрузкой Через УЗО 4

Цифровой интерфейс CAN CAN модем, PLC-I

Возможность добавления расписания есть есть

Перед сдачей устройства в эксплуатацию оно проходит поверку. Эту процедуру проводят раз в 16 лет, если прибор столько проработает. Информацию по результатам анализа электросчетчика записывают в паспорт уполномоченные работники РЭСа.

Электросчетчик имеет несколько достойных качеств:

• имеет антимагнитное свойство. Это предупредит сматывание показаний в обратную сторону. Остановить магнитом такой электросчетчик не получится;
• подключение и работоспособность в автоматической системе электроснабжения;
• наличие индикации о появившихся ошибках и нарушении работоспособности прибора учета;
• широкий диапазон возможных настроек, гибкие параметры и возможность смены режимов в любое время;
• имеет удобные типоразмеры, подходит для стандартного крепления к DIN-рейке, легко помещается в корпус щитка;
• отличается надежностью эксплуатации, не боится скачков напряжения в однофазных сетях.

Каждая модификация счетчика «Меркурий» рассчитана на 150 тысяч часов работы без сбоев. В дальнейшем возможны ошибки. Они устраняются путем вмешательства электрика в ПО. В устройстве установлена энергонезависимая память. Она способна передавать данные считывающим устройствам беспрепятственно.

Электрический прибор оборудован защитой от несанкционированного проникновения внутрь корпуса.

На экране прибора учета отображается следующая информация:

• величина напряжения и мощностные показатели;
• сведения за предыдущий год;
• временной промежуток при переключении тарифных зон;
• указание силы сигнала;
• индекс расценок по тарифам;
• показание для каждого тарифа (шестизначное обозначение).

Ориентировочная цена однофазного счетчика «Меркурий» будет составлять 1600-2700 тысяч рублей.

Как снять показания со счетчика электроэнергии Меркурий 230

Снять показания с однотарифного счетчика Меркурий не так сложно

Для этого обратите внимание на циферблат из 6-ти цифр и запишите все знаки до запятой. Для того чтобы узнать какой показатель вы получили за текущий период, отнимите от нынешних данных те которые были сняты в последний раз

Что касается снятия показаний с многотарифного счетчика, то для начала вам нужно записать некоторые показания.

А именно:

• Расход энергии, который осуществлялся днем – Т1;
• Расход энергии, который осуществлялся ночью – Т2.

Снятие показаний с многотарифного Меркурия происходит следующим образом:

1. Убедитесь в том, что счетчик находится в режиме готовности. Для того чтобы это проверить, необходимо посмотреть в левый угол вверху и найти там черту у пометки «А». Если ее там нет, то потребуется перевести счетчик в требуемый режим.
2. Перевод в режим готовности осуществляется нажатием кнопки справа. Чаще всего она находится у кнопки «ввод».
3. После того как режим будет активирован, делаем выбор показателей. Изменение происходит с помощью кнопки «Ввод».
4. Первый показатель, который отобразиться на дисплее, это расход энергии в дневное время, нажав клавишу еще раз, мы получим показатель за ночное время.

Вот и все, теперь можно выписывать платежную квитанцию и оплатить электроэнергию.

Электрическая мощность счетчика преобразовывается в аналоговый сигнал, который еще раз проходит процесс преобразования, но уже в импульсный сигнал. Главным элементом электросчетчика считается микроконтроллер, который анализирует все сигналы и рассчитывает количество потребляемой энергии.

Также, с помощью этого прибора, осуществляется передача информации на выводные устройства. Что касается индукционных счетчиков, то они состоят из таких элементов: алюминиевый диск, катушка напряжения, расчетный механизм и постоянный магнит.

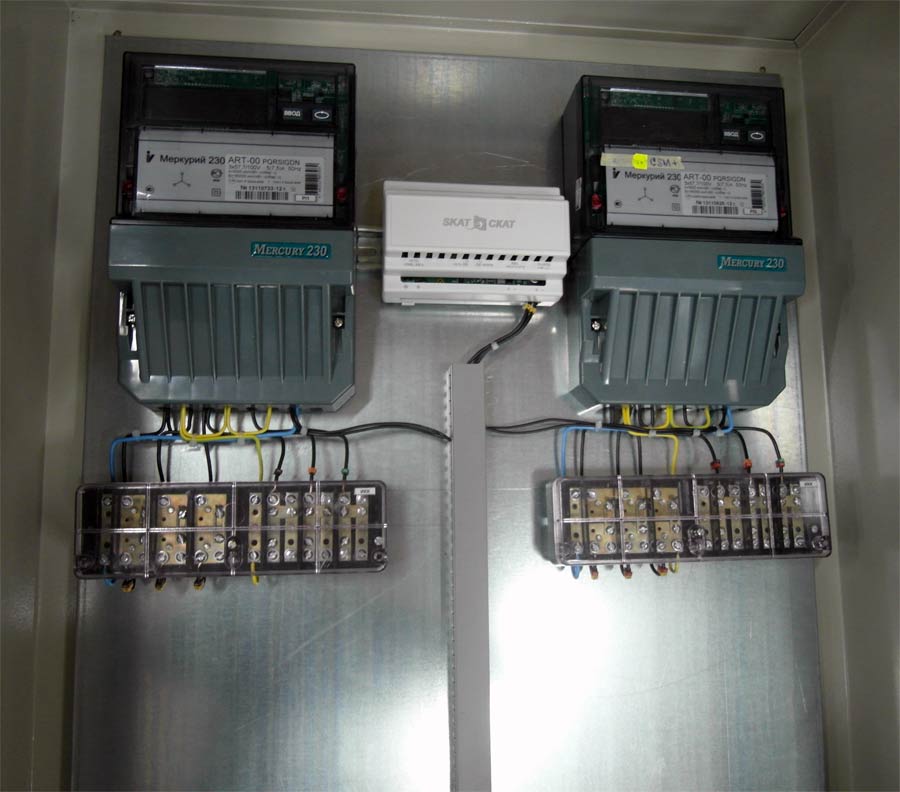

Счетчик Меркурий 230: описание устройства

Счетчик Меркурий 230 может с равным успехом использоваться в быту и в промышленных целях. Этот прибор является частым гостем в элитных коттеджах, содержащих большое количество разнообразной электроники, начиная холодильниками, стиральными машинами и заканчивая теплым полом.

Возможно, вас также заинтересует статья о том, какие существуют способы передачи показания электроэнергии. А если же полученные цифры будут слишком большими, стоит задуматься об экономии, о чем вы можете прочитать здесь.

Устройство успешно зарекомендовало себя в производственных целях. Его нередко используют сотрудники ЖКХ, работники малых и больших структур.

На что обратить внимание выбирая счётчик

Перед тем, как выбрать электросчетчик в гараж, немаловажно узнать, какими они бывают и в чём различие. Существует множество видов электроустройств, однако не каждое подойдёт для гаражного помещения

Выбирая подходящий прибор следует обратить внимание на несколько моментов:

• вид сети в капитальном строении;
• класс точности;
• число тарифов;
• способ крепления;
• наличие паспорта, гарантии и пломб – они должны быть без повреждений.

Кроме того стоит определиться с нужной мощностью, в зависимости от используемых приборов в гаражном помещении, а также обратить внимание на дополнительные функции. Некоторые устройства обладают рядом функциональных возможностей, например подсвечиваются, работают максимально бесшумно либо подключаются к компьютеру
